Плиты днища колодцев: конструктивные особенности и назначение
Плиты днища колодцев представляют собой железобетонные изделия круглой или прямоугольной формы, предназначенные для создания прочного основания подземных коммуникационных сооружений. Эти конструкции обеспечивают устойчивость всей шахты колодца, предотвращают просадку грунта и защищают от проникновения грунтовых вод. Согласно ГОСТ 8020-90, плиты изготавливаются из тяжелого бетона класса В22,5-В30 с обязательным армированием стальными стержнями диаметром 10-16 мм.
Ключевые преимущества качественных плит днища:
- Высокая несущая способность (выдерживают давление до 0,1 МПа благодаря специальной конструкции с ребрами жесткости)
- Гидроизоляционные свойства (водонепроницаемость W6-W8 достигается за счет добавления пластификаторов в бетонную смесь)
- Долговечность (срок службы 50+ лет благодаря морозостойкости F200 и коррозионной устойчивости)
- Унификация размеров (стандартные диаметры от 1м до 3м позволяют комбинировать с другими элементами колодцев)
- Экологическая безопасность (материалы не выделяют вредных веществ даже при длительном контакте с водой)
Технические параметры и классификация
Плиты днища колодцев различаются по геометрическим параметрам, способу армирования и специальным свойствам. Основные характеристики регламентируются серией 3.900.1-14 выпуск 1 и другими нормативными документами. При выборе конкретной модели необходимо учитывать тип колодца, глубину заложения и гидрогеологические условия участка.
Основные типоразмеры плит днища
| Тип плиты | Диаметр (мм) | Толщина (мм) | Вес (кг) | Марка бетона |
|---|---|---|---|---|
| ПД-10 | 1000 | 120 | 320 | В25 |
| ПД-15 | 1500 | 150 | 720 | В30 |
| ПД-20 | 2000 | 180 | 1280 | В30 |
Интересный факт: первые стандартизированные бетонные днища появились в 1930-х годах при массовой индустриализации городов. Современные конструкции стали на 40% легче при той же прочности благодаря оптимизации армирования.
Материалы и технология производства
Качественные плиты днища изготавливаются по строгой технологической схеме, включающей несколько обязательных этапов контроля. Основные материалы должны соответствовать ГОСТ 26633-2015 "Бетоны тяжелые и мелкозернистые" и другим нормативным документам.
- Бетонная смесь (цемент М400-М500, гранитный щебень фракции 5-20 мм, кварцевый песок и химические добавки для повышения водонепроницаемости)
- Арматура (стальные стержни класса А500С диаметром 12-16 мм, сваренные в пространственный каркас с защитным слоем бетона 30 мм)
- Монтажные петли (изготавливаются из стали марки Ст3пс по ГОСТ 535-2005 для удобства транспортировки и установки)
- Гидроизоляционные добавки (полимерные модификаторы типа Пенетрон или Кристаллит для повышения водонепроницаемости до W8)
Технологический процесс включает:
- Подготовку и смазку металлических форм
- Сборку и установку арматурного каркаса
- Заливку бетонной смеси с последующим вибрированием
- Термовлажностную обработку при 80°C в течение 12 часов
- Контроль прочности (не менее 70% от проектной через 7 суток)
- Маркировку и складирование готовых изделий
Расчет необходимой толщины плиты
Для определения оптимальных параметров плиты днища необходимо учитывать несколько факторов: глубину заложения колодца, уровень грунтовых вод, тип грунта и предполагаемые нагрузки. Основная формула расчета минимальной толщины:
h = 0.25×D×√(P/Rbt), где:
- h - толщина плиты (м)
- D - диаметр колодца (м)
- P - давление грунта (кПа)
- Rbt - расчетное сопротивление бетона растяжению (МПа)
Примерные значения для различных условий:
Рекомендуемые параметры плит в зависимости от условий
| Тип грунта | Глубина (м) | Толщина (мм) | Армирование |
|---|---|---|---|
| Песчаный | до 3 | 120-150 | Ø12 мм, ячейка 200×200 |
| Глинистый | 3-5 | 150-180 | Ø14 мм, ячейка 150×150 |
| Плывун | 5+ | 200+ | Ø16 мм, двойной каркас |
Монтаж и гидроизоляция
Правильная установка плиты днища определяет долговечность всего колодца и предотвращает протечки. Работы должны выполняться в соответствии с СП 45.13330.2017 "Земляные сооружения, основания и фундаменты".
Пошаговая технология монтажа:
- Подготовка основания (уплотнение грунта, песчано-гравийная подушка толщиной 200-300 мм)
- Укладка гидроизоляционной мембраны (полимерная пленка или битумный рулонный материал)
- Установка плиты с помощью крана (контроль горизонтальности уровнем с точностью 2мм/м)
- Герметизация стыков (инъекционные составы или расширяющиеся смеси)
- Обустройство дренажного слоя по периметру (при высоком УГВ)
- Контрольное испытание на водонепроницаемость
Интересный факт: в Сингапуре применяют плиты днища с интегрированными датчиками контроля герметичности, передающими данные в режиме реального времени.
Популярные вопросы
Как определить нужный диаметр плиты днища для колодца?
Диаметр плиты должен соответствовать внутреннему размеру колодезного кольца с учетом монтажного зазора 20-30 мм. Для стандартных железобетонных колодцев используют плиты на 100 мм больше номинального диаметра. При нестандартных размерах возможно изготовление по индивидуальным чертежам. Обязательно учитывайте толщину гидроизоляционного слоя при расчетах. Для точного подбора лучше обратиться к техническим специалистам с проектными данными. Все размеры регламентируются серией 3.900.1-14 и местными строительными нормами.
Какая марка бетона оптимальна для плит днища?
Для большинства условий достаточно бетона класса В25 (М350) с водонепроницаемостью W6. В агрессивных средах рекомендуют В30 (М400) с добавками повышающими коррозионную стойкость. При высоких нагрузках и в сейсмических районах применяют В35 с фибровым армированием. Марка по морозостойкости должна быть не ниже F150 для умеренного климата. Состав бетона должен соответствовать ГОСТ 26633-2015. Производители обычно указывают рекомендуемые марки для разных условий эксплуатации.
Как правильно хранить плиты до монтажа?
Плиты следует хранить на ровной площадке с деревянными прокладками толщиной 100 мм. Высота штабеля не должна превышать 3 рядов для стандартных изделий. Необходимо защищать бетон от прямого воздействия осадков и перепадов температур. Запрещается сбрасывать плиты при разгрузке - используйте мягкие стропы. Длительное хранение (более 6 месяцев) требует укрытия брезентом или пленкой. Особое внимание уделяйте сохранности монтажных петель и торцевых поверхностей.
Нужна ли дополнительная гидроизоляция готовых плит?
Современные плиты с маркой W6-W8 не требуют дополнительной гидроизоляции в нормальных условиях. Однако при высоком УГВ или агрессивных водах рекомендуется обмазочная или наплавляемая изоляция. Стыки между плитой и кольцами обязательно герметизируют специальными составами. В сейсмических районах применяют эластичные гидроизоляционные ленты. Проверьте техническую документацию на плиту - многие производители включают гидрофобизирующие добавки в состав бетона. Дополнительная защита увеличивает срок службы в 1,5-2 раза.
Как проверить качество плиты при приемке?
При визуальном осмотре проверьте отсутствие трещин шириной более 0,2 мм. Убедитесь в наличии маркировки с датой изготовления. Проверьте геометрию - отклонения не должны превышать 5 мм по диаметру. Арматура не должна выступать за пределы бетона. Запросите у поставщика паспорт изделия и результаты испытаний. Для ответственных объектов проводят выборочные испытания на прочность. Все дефекты должны быть зафиксированы в акте приемки. Качественная плита имеет равномерный цвет и гладкую поверхность без раковин.
Интересные факты
- Самая большая бетонная плита днища диаметром 12 м использована при строительстве тоннеля под Ла-Маншем
- В Японии разработаны плиты с памятью формы, автоматически восстанавливающие герметичность после землетрясений
- Современные добавки позволяют бетону "залечивать" микротрещины при контакте с водой
- Первые бетонные днища в России появились при строительстве московского водопровода в 1890-х годах
- В Дубае применяют плиты с охлаждающими каналами для защиты от перегрева в жару
Заключение
Выбор качественной плиты днища колодца требует учета множества технических параметров и условий эксплуатации. Современные железобетонные изделия сочетают высокую прочность с долговечностью, обеспечивая надежную основу для подземных коммуникаций. Правильный монтаж с соблюдением всех технологических требований гарантирует многолетнюю беспроблемную службу конструкции. Для сложных условий доступны специализированные решения с улучшенными характеристиками.
Как купить Плита днища колодца в Владивостоке ?
- Позвонить на региональный номер: Владивосток +7 (423) 206-05-92;
- Бесплатно позвонить по номеру горячей линии: 8-800-511-82-38, действующему по всей территории РФ;
- Отправить заявку в электронном виде на адрес: vlad@snabtechmet.ru;
- Посетить офис отдела продаж по адресу: 690001, Приморский кр., г.о. Владивостокский, г. Владивосток, ул. Светланская, д. 78б, оф. 105;
- Воспользоваться формой обратной связи на сайте и получить консультацию менеджера.
Наши преимущества:
- Индивидуальный подход, подбор выгодных условий для каждого клиента;
- Сопровождение на каждом этапе сделки;
- Большой выбор марок и широкий типоразмерный ряд для решения различных задач;
- Возможность купить товар оптом и в розницу;
- Возможность наличного и безналичного расчета;
- Предоставление сопутствующих услуг: металлообработка, ответхранение на наших складских площадках, упаковка;
- Возможность отсрочки платежа;
- Контроль качества товара, соответствие продукции действующим стандартам и нормам производства, предоставление сопроводительной документации и технических карт;
- Возможность производства изделий нестандартных размеров по чертежам клиента;
- Выгодные условия доставки при помощи ТК (ТК предоставляют нашей компании скидки на свои услуги);
- Наличие собственного автопарка низкой, средней и высокой грузоподъемности и спец. оборудования для погрузки и разгрузки на складах;
- Возможность доставки и самовывоза (возьмите с собой документы, удостоверяющие личность, чтобы попасть на охраняемую складскую территорию).
Похожие категории
Плита лотка теплотрассы

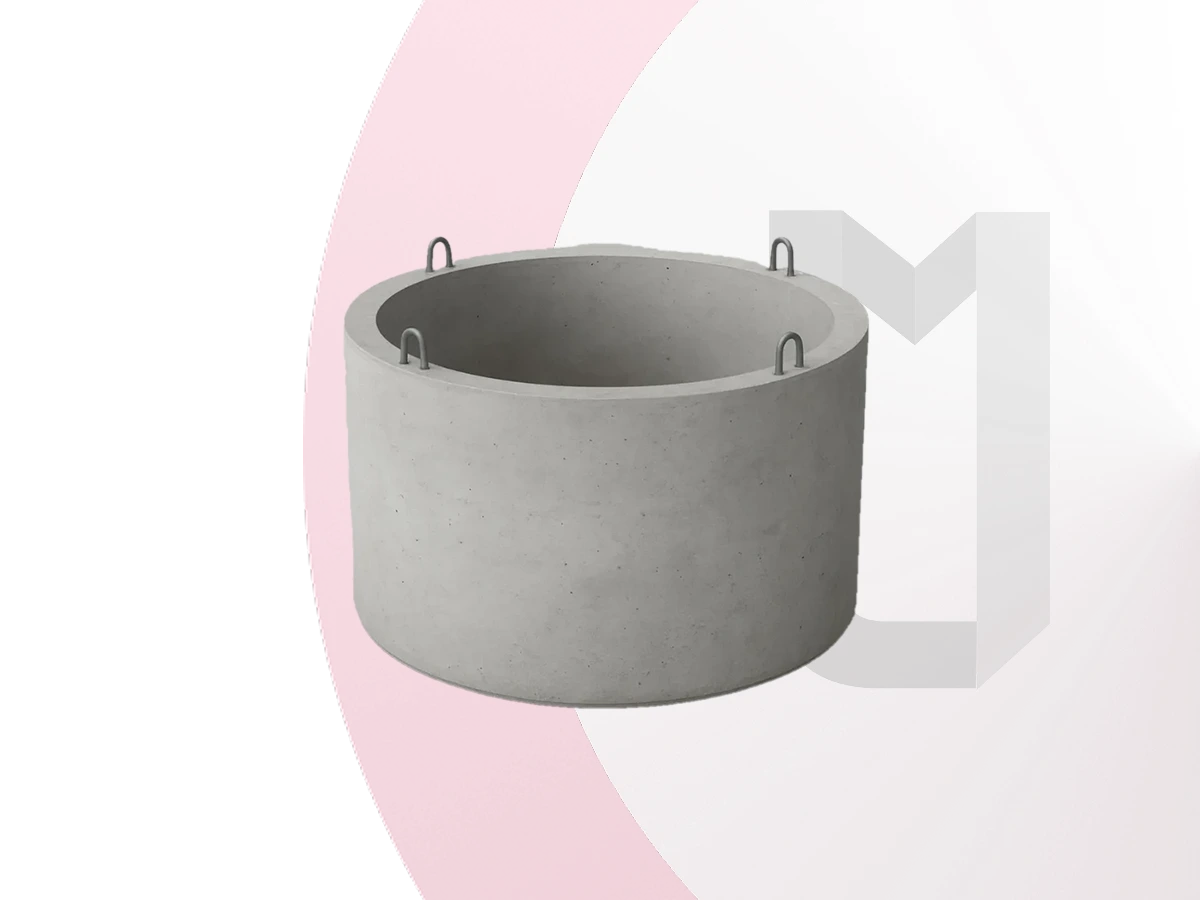

Кольцо колодца
